FIRフィルターを作る

pp.320-322

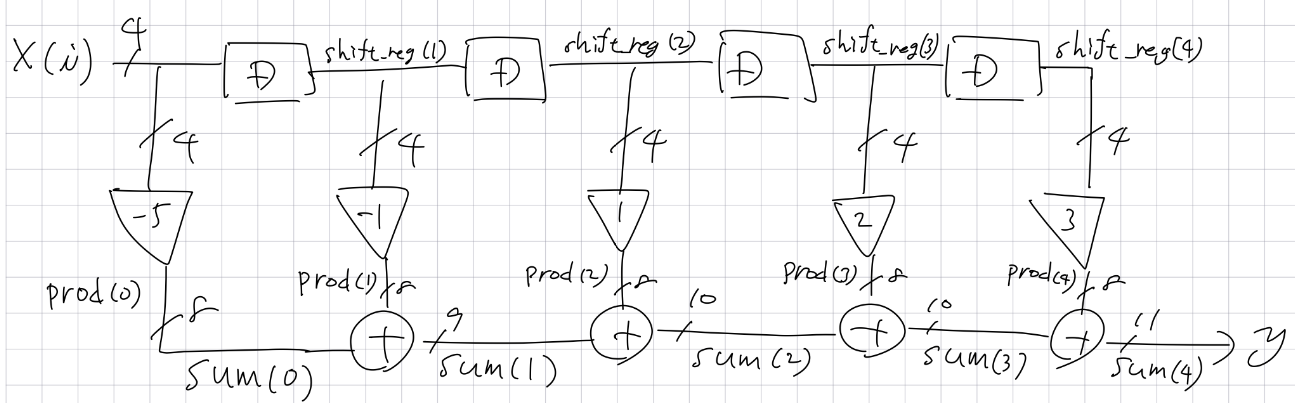

入力4ビット幅、係数5個、よって出力11ビット幅のFIRフィルターを作る。単なる練習であって係数に意味はない。

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
--use ieee.math_real.all;

entity fir_filter is
    generic(
        NUM_COEF  : natural := 5;
        NUM_BITS  : natural := 4;

       -- 乗算でビット数が最大2倍になるので2 * NUM_BITS、
       -- さらにそれらを加算するので最大ceil(log2(NUM_COEF))増える。
        OUT_BITS  : natural := 11 -- 2 * NUM_BITS + integer(ceil(log2(real(NUM_COEF))))
    );
    port(
        clk, rst: in  std_logic;
        x       : in  std_logic_vector(4-1 downto 0);
        y       : out std_logic_vector(11-1 downto 0)
    );
end entity;

architecture rtl of fir_filter is
    type int_array is   array (0 to NUM_COEF-1) of
        integer range -2**(NUM_BITS-1) to 2**(NUM_BITS-1)-1;
    constant COEF: int_array := (-5,-1,1,2,3);

    type signed_array is array (natural range <>) of signed;
    signal shift_reg: signed_array(1 to NUM_COEF-1)(  NUM_BITS-1 downto 0);
    signal prod     : signed_array(0 to NUM_COEF-1)(2*NUM_BITS-1 downto 0); -- 乗算でビット幅が最大2倍必要になる。
    signal sum      : signed_array(0 to NUM_COEF-1)(  OUT_BITS-1 downto 0);
begin
   -- これがシフトレジジスタ
    process(clk, rst)
    begin
        if rst then                                             -- (非同期)リセットがかかったら、
            shift_reg <= (others => (others => '0'));            -- 全部ゼロにするが、
        elsif rising_edge(clk) then                             -- rising edgeのタイミングで、
            shift_reg <= signed(x) & shift_reg(1 to NUM_COEF-2); -- 新値を最前列に挿入、最後列を追い出す。
        end if;
    end process;

   -- 乗算結果をprod(i)に格納する。
    prod(0) <= COEF(0) * signed(x);
    mult: for i in 1 to NUM_COEF-1 generate
        prod(i) <= to_signed(COEF(i), NUM_BITS) * shift_reg(i);
    end generate;

   -- 加算結果をsum(i)に格納する。
    sum(0) <= resize(prod(0), OUT_BITS);
    adder: for i in 1 to NUM_COEF-1 generate
        sum(i) <= sum(i-1) + prod(i);
    end generate;

    y <= std_logic_vector(sum(NUM_COEF-1));
end architecture;
