ALU / 全部組み合わせる

p.42
今度はALUを組み立てる。これでChapter 2 Boolean Arithmeticが終わり。

alu:

library ieee;
use ieee.std_logic_1164.all;

entity alu is
    port (
        x, y: in std_logic_vector(15 downto 0);
        zx, nx, zy, ny, f, no: in std_logic;
        outp: out std_logic_vector(15 downto 0);
        zr, ng: out std_logic
    );
end entity;

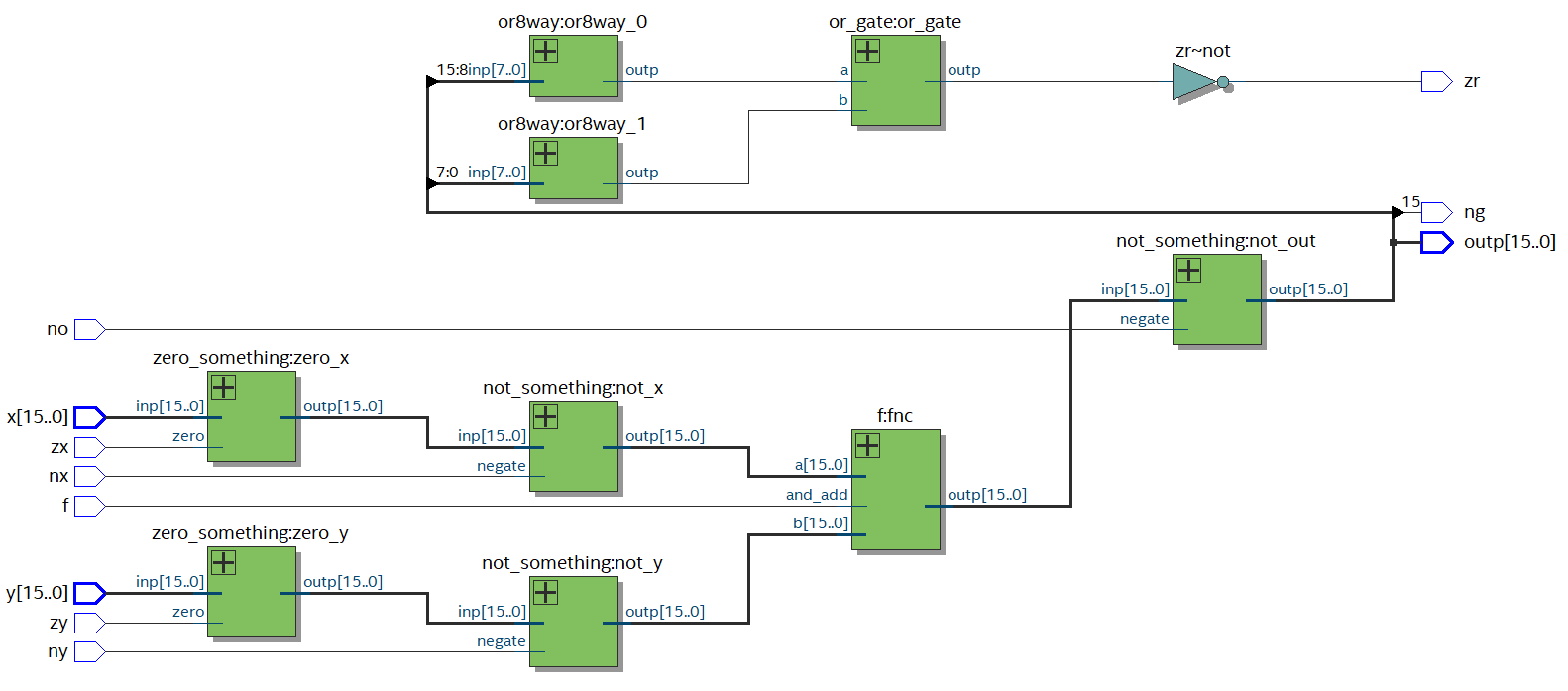

architecture behavior of alu is
    signal temp_zx, temp_nx: std_logic_vector(15 downto 0);
    signal temp_zy, temp_ny: std_logic_vector(15 downto 0);
    signal temp_f: std_logic_vector(15 downto 0);
    signal temp_out: std_logic_vector(15 downto 0);
    signal temp_or8way_0, temp_or8way_1, temp_or16way: std_logic;
begin
    zero_x: entity work.zero_something
    port map (
        inp => x,
        zero => zx, -- '0'のときスルー、'1'のとき全部ゼロを出力。
        outp => temp_zx
    );
    not_x: entity work.not_something
    port map (
        inp => temp_zx,
        negate => nx, -- '0'のときスルー、'1'のとき反転。
        outp => temp_nx
    );

    zero_y: entity work.zero_something
    port map (
        inp => y,
        zero => zy, -- '0'のときスルー、'1'のとき全部ゼロを出力。
        outp => temp_zy
    );
    not_y: entity work.not_something
    port map (
        inp => temp_zy,
        negate => ny, -- '0'のときスルー、'1'のとき反転。
        outp => temp_ny
    );

    fnc: entity work.f
    port map (
        a => temp_nx,
        b => temp_ny,
        and_add => f,  -- '0'のときAND、'1'のとき加算。
        outp => temp_f
    );

    not_out: entity work.not_something
    port map (
        inp => temp_f,
        negate => no, -- '0'のときスルー、'1'のとき反転。
        outp => temp_out
    );
    outp <= temp_out;

    or8way_0: entity work.or8way
    port map (
        inp => temp_out(15 downto 8),
        outp => temp_or8way_0
    );
    or8way_1: entity work.or8way
    port map (
        inp => temp_out(7 downto 0),
        outp => temp_or8way_1
    );
    or_gate: entity work.or_gate
    port map (
        a =>  temp_or8way_0,
        b => temp_or8way_1,
        outp => temp_or16way
    );
    zr <= temp_or16way nand '1'; --出力がゼロのとき'1'

    ng <= temp_out(15); -- 出力が負のとき'1'
end architecture;

Figure 2.5b (p.39)の順番どおりにコントロールビットを与えて試す。入力はx = "0111111111111111"、y = "1111111111111111"のひと組しか試していないが一往正しく動いている。
